Компьютерная графика полигональных моделей

Содержание

Введение

В пособии рассматриваются методы и алгоритмы векторных графических систем, основанных на полигональных моделях и сплайнах. К таким системам относятся, например, 3ds Max или Maya фирмы Autodesk.
Зd-полигональный объект - это множество полигонов, для воспроизведения которых достаточно знать координаты вершин каждого полигона.
Так, сферу (рис. 1) можно представить в виде множества трапеций.

Рисунок сферы

Рис. 1. Полигональная модель сферы

2d-сплайн (рис. 2) строится либо по контрольным вершинам, либо по вершинам, лежащим непосредственно на сплайне.

Рисунок сплайнов

Рис. 2. Сплайны

Несложно придумать способ хранения данных о координатах вершин полигонов и сплайнов.
Растровые данные в таких системах употребляется для оформления объектов, например, для создания текстуры.
На рис. 3 показана сфера с наложенной текстурой, созданной по растровому образу, приведенному в верхней части рисунка.

Рисунок с текстурой

Рис. 3. Текстура, созданная по растровому образу, употреблена при выводе сферы

Фон, на котором изображена сфера, так же создан по растровым данным.
Файлы с растровыми данными хранят сведения цвете пикселей, составляющих изображение. Нередко для задания цвета употребляется RGB-система цветов, основанная на том факте, что любой оттенок можно получить, смешивая в соответствующих пропорциях красный (red), зеленый (green) и синий (blue) цвета.
Если для хранения составляющей цвета выделить 8 бит памяти, то для задания значения составляющей можно взять любое число от 0 до 255. Таким образом, всего можно получить 2563 = 16777216 цветовых оттенков.
Прозрачность реализуется в результате введения в систему цветов альфа-составляющей (система RGBA). В случае наложения 2-х изображений результирующий цвет каждого пикселя можно определить следующим образом (на примере R-компоненты):

R = R1 * (1.0 - A) + R2 * A,

где
R1 и R2 - R-компоненты цвета пикселя наложенных изображений;
A - вещественное число из диапазона [0.0, 1.0].
В 3ds Max прозрачность регулируется свойством Opacity (рис. 4), которое имеют материалы.
Варианты вывода объектов с различными значениями прозрачности

Рис. 4. Вывод объектов с Opacity материала сферы, равным соответственно 70, 30 и 10

Рисунок можно с Opacity = 70 можно получить, запустив следующий MaxScript-код:

delete $*
-- Создаем звезду как сплайн
str = star radius1:55 radius2:20 numPoints:5 rotation:(angleAxis -18 [0, 0, 1])
-- Конвертируем сплайн в полигональный объект
convertTo str PolyMeshObject
-- Материал для звезды
std = standard diffuse:red selfIllumColor:(color 255 0 0) showInViewport:true
std.useSelfIllumColor = on
meditMaterials[1] = std
str.material = std
-- Редактируем вершины звезды
str.verts[1].pos = [22, -6, 0]
str.verts[2].pos = [52, 16, 0]
str.verts[3].pos = [14, 19, 0]
str.verts[4].pos = [0, 55, 0]
str.verts[5].pos = [-14, 19, 0]
str.verts[6].pos = [-52, 16, 0]
str.verts[7].pos = [-22, -6, 0]
str.verts[8].pos = [-32, -44, 0]
str.verts[9].pos = [0, -23, 0]
str.verts[10].pos = [32, -44, 0]
-- Материал для сферы
std2 = standard diffuse:[200, 200, 200] opacity:70
meditMaterials[2] = std2
-- Создаем сферу
sp = sphere radius:60 segs:32
sp.material = std2

В качестве примера растровых графических систем можно указать, например, Microsoft Paint или Adobe Photoshop, работающий преимущественно с растровыми изображениями.

1. Примитивы и объекты

1.1. Примитивы 2d

2d-чертеж (детали или сборочной единицы) создается из следующих примитивов:

Некоторые примитивы можно наблюдать на приводимом ниже чертеже детали (рис. 1.1).

Рисунок с 2d-примитивами

Рис. 1.1. Чертеж 2d

Примитивы обладают свойствами. Так, 2d-линии и фигуры имеют следующие свойства:

Группа примитивов может быть объединена в составной примитив - блок, имеющий следующий свойства:

Блоком, пока он не разрушен, манипулируют как единым целым.
На рис. 1.2 показана модель резистора, выполненная в Автокаде как блок.

Рисунок резистора

Рис. 1.2. Модель резистора до и после вставки

Модель включает еще два блока, употребляемых для представления выводов. Блок-вывод имеет атрибут "Номер вывода". Блок-резистор имеет атрибут "Позиционное обозначение".
Компоненты блока размещены на разных слоях рисунка:

КомпонентСлойОбразующие примитивы
 Условное графическое обозначение элемента  GATE  DRAW-примитивы Автокада
 Вывод  PINCON  Вставленный блок $pin
 Номер вывода  PINNUM  Атрибут модели элемента
 Позиционное обозначение элемента  REFDES  Атрибут модели элемента

Пример взят из работы AutoLISP в задаче создания графической модели элемента электрической схемы.
Различные проекции чертежа 2d (фронтальная, вид сверху и др.) можно создать по известному 3d-изображению. Можно решить и обратную задачу - воспроизвести 3d-рисунок по его известным 2d-проекциям.

Есть системы, например, 3ds Max, не оперирующие 2d-примитивами, но использующие для построения 2d-фигур 3d-кривые (сплайны).
Так, окружность (рис. 1.3) после перевода сплайн модифицируется в 3d-кривую в результате перемещения одной или нескольких вершин.

Рисунок окружности, преобразованной в сплайн

Рис. 1.3. Окружность и 3d-кривая, созданная в результате модификации окружности

При выводе кривые аппроксимируются отрезками прямых. Так, в 3ds Max окружность имеет свойство Steps, регулирующее число аппроксимирующих отрезков (рис. 1.4).

Рисунок окружности с различными значениями Steps.

Рис. 1.4. Аппроксимация окружности отрезками прямой

Задания.
Написать программы, выполняющие следующие действия:

  1. Вывод полилинии, содержащей, помимо отрезков прямой, дуги окружности.
  2. Разработать способ описания шрифта и создать программу, выводящую текст с использованием этого шрифта.
  3. Выбор типа линии (сплошная, пунктир, штрих-пунктир и пр.) и вывод примитива с использованием этого типа.
    Шаблон задания типа линии:
    *имя, описание
    штрих 1,штрих 2, штрих 3, ...
    Примеры задания типов линий:
    *CENTER,____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____ _ ____ _
    31.75, -6.35, 6.35, -6.35
    *DASHDOT,__ . __ . __ . __ . __ . __ . __ . __ . __ . __ . __ . __ . _
    12.7, -6.35, 0, -6.35
    *DASHDOT2,_._._._._._._._._._._._._._._._._._._._._._._._._._._._._._.
    6.35, -3.175, 0, -3.175
    *DASHED2,_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
    6.35, -3.175
    *DIVIDE,____ . . ____ . . ____ . . ____ . . ____ . . ____ . . ____ . .
    12.7, -6.35, 0, -6.35, 0, -6.35
    *DOT,. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
    0, -6.35
    *HIDDEN,__ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __
    6.35, -3.175
    *PHANTOM,______ __ __ ______ __ __ ______ __ __ ______ __ __
    31.75, -6.35, 6.35, -6.35, 6.35, -6.35
    *PHANTOM2,___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _ ___ _ _
    15.875, -3.175, 3.175, -3.175, 3.175, -3.175
  4. Выбор штриховки и вывод замкнутого контура с использованием этой штриховки. Предусмотреть масштабирование штриховки.
    Шаблон задания штриховки:
    *имя, описание
    угол наклона,X,Y,DX,DY,штрих 1, штрих 2,...
    ...
    угол наклона,X,Y,DX,DY,штрих 1, штрих 2,...
    Примеры задания штриховок:
    *ansi31, ANSI Iron, Brick, Stone masonry
    45, 0, 0, 0, 3.175
    *ansi32, ANSI Steel
    45, 0, 0, 0, 9.525
    45, 4.49013, 0, 0, 9.525
    *ansi33, ANSI Bronze, Brass, Copper
    45, 0, 0, 0, 6.35
    45, 4.49013, 0, 0, 6.35, 3.175, -1.5875
    *ansi34, ANSI Plastic, Rubber
    45, 0, 0, 0, 19.05
    45, 4.49013, 0, 0, 19.05
    45, 8.98026, 0, 0, 19.05
    45, 13.4704, 0, 0, 19.05
    *honey, Honeycomb pattern (соты)
    0, 0, 0, 4.7625, 2.74963, 3.175, -6.35
    120, 0, 0, 4.7625, 2.74963, 3.175, -6.35
    60, 0, 0, 4.7625, 2.74963, -6.35, 3.175
    *square, Small aligned squares (квадраты)
    0, 0, 0, 0, 3.175, 3.175, -3.175
    90, 0, 0, 0, 3.175, 3.175, -3.175
    *triang, Equilateral triangles (правильные треугольники)
    60, 0, 0, 4.7625, 8.24889, 4.7625, -4.7625
    120, 0, 0, 4.7625, 8.24889, 4.7625, -4.7625
    0, -2.38125, 4.12445, 4.7625, 8.24889, 4.7625, -4.7625
  5. Проведение перпендикуляра из точки к отрезку прямой.
  6. Проведение касательной из точки к окружности и произвольной кривой.
  7. Сопряжение, проточку и снятие фаски (рис. 1.5).
    Рисунки сопряжений, фасок и проточек.

    Рис. 1.5. Сопряжения, фаски и проточки

  8. Сложение и вычитание произвольных 2d-фигур.
  9. Вычисление площади фигур и длины линий.

Замечание. При построениях незаменим инструмент "Объектная привязка", которая может употреблена, например, для проведения перпендикуляров, медиан или касательных.

1.2. Примитивы 3d

3d полигональная модель может быть создана в результате преобразования 3d-примитивов, например, таких, как

1.3. 3d-объекты общего вида

1.3.1. Булевы операции

Имеется немало инструментов для построения 3d-объектов. Работу можно вести на уровнях вершин, ребер и полигонов. Часто употребляемые преобразования оформляются в приложениях в виде соответствующих инструментов.
Так, в 3ds Max модель пуговицы (рис. 1.6) можно создать в результате объединения трубы и цилиндра и последующего вычитания из суммарного объекта четырех цилиндров.

Рисунок пуговицы

Рис. 1.6. Создание пуговицы

Употребленный далее модификатор Relax сглаживает образ. На завершающем этапе объекту назначается материал с текстурой Marble.
На MaxScript приведенная последовательность действий реализуется следующим кодом:

delete $*
r1 = 60  -- Внешний радиус трубы
r2 = 45  -- Внутренний радиус трубы, он же радиус большого цилиндра
r3 = 8  -- Радиус малого цилиндра
h = 10  -- Высота большого цилиндра
nHls = 4 -- Число отверстий(как вариант, nHls = 2)
d = 0.5 * r2  -- Определяет положение отверстий
-- Создаем трубу, большой цилиндр и их сумму
tb = tube pos:[0, 0, 0] radius1:r1 radius2:r2 height:(h + 3) sides:36
cl = cylinder pos:[0, 0, 0] radius:r2 height:h sides:36
proBoolean.createBooleanObjects tb cl 0 2 0 -- Union
-- Создаем и перемещаем малые цилиндры и их сумму и их разность с прежним объектом
arrCl = for k = 1 to nHls collect cylinder pos:[0, 0, -1] radius:r3 height:(h + 2) sides:36
move arrCl[1] [-d, 0, 0]
move arrCl[2] [d, 0, 0]
if nHls == 4 do (
 move arrCl[3] [0, -d, 0]
 move arrCl[4] [0, d, 0]
)
for k = 1 to nHls do proBoolean.createBooleanObjects tb arrCl[k] 2 2 0 -- Subtraction
-- Употребляем модификатор Relax и назначаем объекту материал с текстурой Marble
rlx = relax relax_Value:1
addModifier tb rlx
addModifier tb (UVWmap maptype:1 cap:off) -- Генерируем координаты текстуры
mbl = marble()
mbl.coords.tiling = [5, 5, 1]
std = standard diffuseMap:mbl showInViewPort:on
tb.material = std

1.3.2. Поверхности вращения

Часть банки (или банку целиком) можно получить, вращая плоскую фигуру вокруг вертикальной оси (рис. 1.7).

Рисунок части банки

Рис. 1.7. Пример поверхности вращения

В 3ds Max такой результат получается после выполнения следующего MaxScript-кода:

delete $*
-- Создаем плоскую фигуру
sp = line wireColor:(color 135 110 8) transform:(matrix3 [1,0,0] [0,0,1] [0,-1,0] [0,0,0])
addNewSpline sp
arrV = #([0, 0, 0], [40, 0, 0], [80, 0, 90], [100, 0, 90], [50, 0, -20], [0, 0, -20])
for i = 1 to arrV.Count do (addKnot sp 1 #corner #line arrV[i])
close sp 1
updateShape sp
-- Создаем модификатор Lathe
lth = lathe degrees:120.0 capStart:true capEnd:true
-- Получаем поверхность вращения
addModifier sp lth

1.3.3. Поверхности сдвига

Такие поверхности создаются в результате перемещения одного сплайна вдоль другого.
В 3ds Max для этих целей можно употребить, например, модификатор Sweep или объект Loft.
На рис. 1.8 показаны двутавровый профиль и изогнутая труба, созданная как Loft-объект.

Рисунок поверхностей смещения

Рис. 1.8. Пример поверхностей сдвига (смещения)

Sweep-профиль получается после запуска следующего MaxScript-кода:

delete $*
-- Создаем направляющую линию
sp = line()
sp.Wirecolor = color 135 110 8
addNewSpline sp
addKnot sp 1 #corner #line [-40, 0, 0]
addKnot sp 1 #corner #line [40, 30, 0]
updateShape sp
-- Создаем и применяем модификатор Sweep
swp = sweep() addModifier sp swp
swp.CurrentBuiltInShape = 10  -- WideFlange-секция
swp[#Wide_Flange_Section].Wide_flange_length = 15
swp[#Wide_Flange_Section].Wide_flange_width = 10
swp[#Wide_Flange_Section].Wide_flange_thickness = 2

Loft-труба получает в результате перемещения окружности по сплайну, так же показанных на рис. 1.8.

1.4. Слои рисунка

Многие графические приложения позволяют располагать компоненты рисунка на разных слоях. Слой имеет следующие свойства:

Наличие в рисунке слоев добавляет новые возможности. В частности, в системе проектирования печатных плат PCAD в подсистеме проектирования принципиальных электрических схем следующие компоненты:

располагаются на разных слоях (рис. 1.9).

Рисунок принципиальной электрическая схемы

Рис. 1.9. PCAD: рисунок принципиальной электрической схемы

Кроме того, каждый из указанных видов компонентов является блоком с текстовыми атрибутами. Это позволяет, в частности, автоматически генерировать список соединений схемы по ее рисунку.

1.5. База данных рисунка

База данных рисунка хранит сведения о рисунке в целом (текущая матрица проецирования, списки объектов т. д.) и его отдельных объектах - примитивах, материалах, источниках цвета, камерах и т. д.
Рассмотрим, к примеру, описание примитивов в ранних версиях Автокада. Подобные описания можно получить, задав, например, в командной строке приложения (entget (entlast)) после ввода очередного примитива.
Так, для линии получим следующий список списки точечных пар:

((-1 .<Имя примитива: 60000044>)
(0 . "LINE") ; Тип примитива
(6 . "DASHED") ; Тип линии
(8 . "NEW") ;Имя слоя, на котором расположен примитив
(62 . 3) ; Способ задания цвета (0 - по блоку; 256 - по слою)
(10 . 20.0 10.0 0.0) ; Начальная точка линии (отрезка)
(11 . 200.0 100.0 0.0) ; Конечная точка линии (отрезка)
(210 . 0.0 0.0 1.0) ; Направление выдавливания
)

В случае текста имеем следующий список точечных пар:
((-1 . <Имя примитива: 60000066>)
(0 . "TEXT") ; Тип примитива
(6 . "DASHED") ; Тип линии
(8 . "NEW") ; Имя слоя, на котором расположен примитив
(62 . 3) ; Способ задания цвета (0 - по блоку; 256 - по слою)
(10 . 20.0 10.0 0.0) ; Начальная точка текста
(1 . "This is a text") ; Выводимый текст
(50 . 0.785398) ; Угол поворота в радианах
(41 . 1) ; Коэффициент растяжения
(51 . 0.523599) ; Угол наклона в радианах
(7 . "ITALICC") ;Гарнитура шрифта
(71 . 0) ; Флаг генерации; отображается ли текст в обратном порядке (backwards) или перевернутым (upside-down)
(72 . 0) ; Тип выравнивания текста по строке текста
(11 . 0.0 0.0 0.0) ; Точка, относительно которой выполняется выравнивания
(210 . 0.0 0.0 1.0) ; Направление выдавливания
(73 . 0) ;Тип выключки - способ выравнивания в направлении, перпендикулярном строке текста
)

В 3ds Max компоненты рисунка - это объекты, обладающие свойствами и в некоторых случаях методами. Так, сфера имеет следующие свойства:

Многие свойства, например Radius, Segs, SliceFrom и SliceTo, можно анимировать, то есть изменять от кадра к кадру.
Кроме того, сфера наследует свойства, общие для 3d-объектов приложения, например Material, Parent и Mesh.

Организация графических данных должна позволять эффективно решать следующие задачи:

Как вариант, база данных рисунка может быть основана на реляционной модели, что позволит искать и выбирать данные средствами SQL.
Пример такой организации данных можно посмотреть в работе Разработка базы данных для представления анимированной модели 3d–объекта.

2. Преобразование координат

2.1. Схема преобразования координат

Схема преобразования координат (на примере OpenGL) показана на рис. 2.1.

Схема преобразования координат в OpenGL

Рис. 2.1. Схема преобразования координат

Координаты отображаемых объектов (примитивов) задаются в мировой системе координат (МСК). В ней же над объектами выполняются заданные действия, например аффинные преобразования.
Система координат, в которую попадают вершины объектов, заданные в МСК, называется системой координат наблюдателя (СКН). В ней рассчитываются цвета объектов и выполняются заданные отсечения.
Далее под воздействием матрицы проецирования координаты СКН переводятся в нормированные координаты (НК). Диапазон их изменения - [-1.0, 1.0]. С окном вывода связывается оконная система координат (ОСК), в которой осуществляется вывод объектов. Непосредственно перед выводом нормированные координаты преобразовываются в оконные.

2.2. Физическая и оконная системы координат

С окном вывода, задаваемого на экране монитора, связана физическая система координат (ФСК), определяемая техническими средствами. Начало ФСК - левый верхний угол экрана. Ось абсцисс направлена слева направо; ось ординат - сверху вниз (рис. 2.2).

Физическая и оконная системы координат

Рис. 2.2. Физическая и оконная системы координат

Единицы измерения координат - пиксели экрана, поэтому физические координаты целочисленные. Наименьшие координаты пикселя xmin = 0 и ymin = 0. Наибольшие координаты определяются установленным разрешением. Так, при разрешении 800×600 пикселей наибольшие координаты пикселя xmax = 799 и ymax = 599.
В ФСК задаются координаты верхнего левого угла окна графических данных и его размеры в пикселях

Вывод графических данных осуществляется в экранно-ориентированную прямоугольную область графического окна вывода. Такая область называется видовым портом. С ним связана ОСК.
Начало ОСК находится в нижнем левом углу видового порта (см. рис. 2.2). Задаваемые относительно начала ОСК координаты называются оконными.
Преобразование координат области вывода, переводящие нормированные координаты xndynd в оконные координаты xwyw, выполняются по формулам:

Формулы преобразования координат области вывода

где width и height - ширина и высота видового порта в пикселях; x, y - координаты нижнего левого угла видового порта; [a] - целая часть числа a.

2.3. Локальная система координат

Координаты вершин графических объектов нередко задают в локальной системе координат, начало которой расположено в так называемой базовой точке. При отображении объекта координаты пересчитываются в мировые, после чего реализуется вышеприведенная схема преобразования координат. В 3ds Max мировые координаты вершины полигонального объекта можно получить, например, следущим образом:

delete $*
sp = sphere radius:30 pos:[0, 0, 0]  -- Создаем сферу в начале мировой системы координат
move sp [-15, -10, 7]  -- Перемещаем сферу
v1 = sp.mesh.verts[1]  -- Первая вершина сферы
v1_local = v1.pos  -- [0, 0, 30] - локальные координаты первой вершины
-- Умножаем локальные координаты на матрицу аффинных преобразований сферы
v1_world = v1.pos * sp.transform  -- [-15,-10,37] - мировые координаты первой вершины

При этом матрица аффинных преобразований сферы такова:

(matrix3 [1,0,0] [0,1,0] [0,0,1] [-15,-10,7])

По умолчанию базовая точка сферы находится в ее центре (рис. 2.3).

Орты мировой и локальной систем координат

Рис. 2.3. Сфера и ее локальная система координат

В нижнем левом углу рисунка показаны орты мировой системы координат.

2.4. Аффинные преобразования на плоскости

Из аналитической геометрии известно, что любые преобразования координат на плоскости можно выполнить в результате следующих преобразований, называемых аффинными:

Формулы аффинных преобразований.

В формулах x и y - координаты до преобразований, а x* и y* - после преобразований.
Преобразование переноса нельзя записать в виде матрицы 2×2. Поэтому, чтобы все виды аффинных преобразований записать в виде матриц, используются однородные координаты: произвольной точке M(x, y) плоскости ставится в соответствие точка M*(x, y, 1) в пространстве. Это позволяет записать аффинные преобразования на плоскости в виде матриц 3×3.

Результирующие координаты вершины, например после поворота, вычисляются по следующей формуле:

Формула расчета результата поворота

Задания.

  1. Построить матрицу поворота вокруг точки А(а, b) на угол φ.
  2. Построить матрицу масштабирования с коэффициентами масштабирования α вдоль оси абсцисс и β вдоль оси ординат и с центром в точке А(а, b).

2.5. Аффинные преобразования в пространстве

По тем же причинам, что и в случае аффинных преобразований на плоскости, при записи матриц аффинных преобразований используются однородные координаты.

Задания.

  1. Построить матрицу вращения на угол φ вокруг прямой L, проходящей через точку А(а, b, с) и имеющую единичный направляющий вектор (l, m, n):
    l2 + m2 + n2 = 1
  2. Построить матрицу зеркального отражения относительно произвольной плоскости.

2.6. Реализация аффинных преобразований в OpenGL

Рассмотрим пример, в котором, используя средства графической библиотеки OpenGL, кубик перемещается по окружности и одновременно вращается вокруг оси аппликат локальной системы координат, показанной на рис. 2.4.

Куб: рисунок локальной система координат

Рис. 2.4. Локальная система координат куба

Программа, реализующая заданную последовательность преобразований, написана на C#.
Анимация выполняется при помощи объекта Timer, срабатывающего каждые 100 миллисекунд. После каждого тика таймера в конечном итоге формируются матрицы переноса и вращения, действующие на все вершины куба и определяющие его новое положение (рис. 2.5).

Куб: рисунок двух положений куба

Рис. 2.5. Движение куба по окружности

Боковые грани куба выведены как линии, а нижняя и верхняя залиты текущим цветом.

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.Threading;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication1
{
 public partial class Form1 : Form
 {
  double w = 300, h = 250; // Параметры матрицы ортогонального проецирования
  double radius = 150; // Радиус окружности
  double edge = 75; // Длина ребра куба
  double [] baseCrrnt = { 0, 0, 0 }; // Мировые координаты базовой точки куба (начала его локальной системы координат)
  double ax = 30; // Угол поворота куба относительно оси X (не меняется)
  double ay = 15; // Угол поворота куба относительно оси Y (не меняется)
  double az = 0; // Угол поворота куба относительно оси Z
  double dz = 5; // az = az + dz
  double baseAngle = 0; // Угол поворота базовой точки куба относительно оси Z
  double df = 5; // baseAngle = baseAngle + df
  double pi180 = Math.PI / 180.0;
  double pi2 = Math.PI * 2.0;
  // cwh - коэффициент изменения параметров проецирования
  double cwh = 0.975; // w = w * cwh; h = h * cwh;
  bool dcr = true;

  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 – имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  // Вывод куба и траектории
  private void drawCube(double w, double h, double ax, double ay, double az, double [] baseCrrnt, bool pth)
  {
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_MODELVIEW);
   Gl.glLoadIdentity();
   if (pth)
   {
    // Вывод пути (окружности)
    Gl.glColor3d(0.0, 0.0, 0.0); // Текущий цвет черный
    double ngl = 0;
    double x = 0, y = radius;
    Gl.glVertex3d(x, y, 0);
    Gl.glLineWidth(2); // Толщина линии
    Gl.glBegin(Gl.GL_LINES); // Вывод линий, аппроксимирующих окружность
    while (ngl < 10)
    {
     ngl += df * pi180;
     double x2 = radius * Math.Sin(ngl);
     double y2 = radius * Math.Cos(ngl);
     Gl.glVertex3d(x, y, 0);
     Gl.glVertex3d(x2, y2, 0);
     x = x2;
     y = y2;
    }
    Gl.glEnd(); // Заканчиваем вывод пути
   }
   // Формируем матрицу преобразования координат куба
   // Матрица переноса
   Gl.glTranslated(baseCrrnt[0], baseCrrnt[1], baseCrrnt[2]);
   // Матрица вращения
   Gl.glRotated(ax, 1.0, 0.0, 0.0); // Поворот вокруг оси Х на угол ax против часовой стрелки
   Gl.glRotated(ay, 0.0, 1.0, 0.0); // Поворот вокруг оси Y на угол ay против часовой стрелки
   Gl.glRotated(az, 0.0, 0.0, 1.0); // Поворот вокруг оси Z на угол az против часовой стрелки
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-w, w, -h, h, -w, w); // Матрица ортографического проецирования
   Gl.glShadeModel(Gl.GL_FLAT);
   Gl.glLineWidth(4); // Толщина линии
   Gl.glPolygonMode(Gl.GL_FRONT_AND_BACK, Gl.GL_LINE);
   Gl.glBegin(Gl.GL_QUAD_STRIP); // Вывод боковых граней
   Gl.glColor3d(0.0, 1.0, 0.0); // Текущий цвет зеленый
   Gl.glVertex3d(0.0, 0.0, edge); // 1 - номер вершины куба
   Gl.glVertex3d(0.0, edge, edge); // 2
   Gl.glVertex3d(edge, 0.0, edge); // 3
   Gl.glVertex3d(edge, edge, edge); // 4
   Gl.glVertex3d(edge, 0.0, 0.0); // 5
   Gl.glVertex3d(edge, edge, 0.0); // 6
   Gl.glVertex3d(0.0, 0.0, 0.0); // 7
   Gl.glVertex3d(0.0, edge, 0.0); // 8
   Gl.glVertex3d(0.0, 0.0, edge); // 1
   Gl.glVertex3d(0.0, edge, edge); // 2
   Gl.glEnd();
   // Заливаем нижнюю и верхнюю грани текущим цветом
   Gl.glPolygonMode(Gl.GL_FRONT_AND_BACK, Gl.GL_FILL);
   Gl.glBegin(Gl.GL_QUADS); // Вывод нижней и верхней граней
   Gl.glColor3d(1.0, 0.0, 1.0); // Фиолетовый цвет для нижней грани
   Gl.glVertex3d(0.0, 0.0, 0.0); // 1 - номер вершины куба
   Gl.glVertex3d(edge, 0.0, 0.0); // 3
   Gl.glVertex3d(edge, 0.0, edge); // 5
   Gl.glVertex3d(0.0, 0.0, edge); // 7
   Gl.glColor3d(1.0f, 0.0, 0.0); // Красный цвет для верхней грани
   Gl.glVertex3d(0.0, edge, 0.0); // 2
   Gl.glVertex3d(edge, edge, 0.0); // 4
   Gl.glVertex3d(edge, edge, edge); // 6
   Gl.glVertex3d(0.0, edge, edge); // 8
   Gl.glEnd(); // Заканчиваем вывод верхней грани
   Gl.glPointSize(8); // Размер точки
   Gl.glBegin(Gl.GL_POINTS); // Вывод начала координат
   Gl.glColor3d(0.0, 0.0, 1.0); // Синий цвет
   Gl.glVertex2f(0, 0f);
   Gl.glEnd(); // Заканчиваем вывод начала координат
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
  }
  // Обработчик срабатывания таймера. По умолчанию таймер срабатывает каждые 100 миллисекунд
  private void timer1_Tick(object sender, EventArgs e)
  {
   nextFrame(ref baseCrrnt, ref az); // Текущие координаты базовой точки и угол поворота кубика
   drawCube(w, h, ax, ay, az, baseCrrnt, true); // Отображение текущей сцены
  }
  // Расчет параметров, определяющих координаты вершин куба
  private void nextFrame(ref double [] baseCrrnt, ref double az)
  {
   // Координаты базовой точки куба
   baseCrrnt[0] = radius * Math.Cos(baseAngle); // Угол в радианах
   baseCrrnt[1] = radius * Math.Sin(baseAngle);
   // Угол поворота базовой точки куба относительно оси Z
   baseAngle += df * pi180;
   if (baseAngle > pi2) baseAngle = df * pi180;
   // Угол поворота куба относительно своей базовой точки
   az += dz; // Угол в градусах
   if (az > 360.0) az = dz;
  }
 }
}

2.7. Проецирование

2.7.1. Перспективное и параллельное проецирование

Проецирование, или проектирование, - это отображение на плоскости пространственной фигуры при помощи лучей, проходящих через вершины фигуры.
Если все проецирующие прямые выходят из одной точки, то проецирование называется центральным, или перспективным, а точка, из которой выходят лучи, называется центром проецирования (рис. 2.6).

Перспективное проецирование

Рис. 2.6. Перспективное проецирование

Если же центр проецирования находится на бесконечно большом расстоянии от плоскости проекций, проецирующие лучи параллельны друг другу, то мы имеем параллельное проецирование.
Если проецирующие лучи вдобавок перпендикулярны плоскости проекций, то проецирование называется прямоугольным, или ортографическим.
На рис. 2.7 показаны прямоугольные проекции на фронтальную, горизонтальную и профильную плоскости проекций.

Ортографическое проецирование

Рис. 2.7. Ортографическое проецирование

2.7.2. Матрица ортографического проецирования

В OpenGLматрица прямоугольного проецирования задает объем вывода в виде прямоугольного параллелепипеда (рис. 2.8): все объекты или их части, находящиеся в этом объеме, будут отображены в видовом порте.

Задание матрицы прямоугольного проецирования

Рис. 2.8. Интерпретация матрицы прямоугольного проецированияOpenGL (задается в СКН)

Матрица записывается следующим образом:

Задание матрицы прямоугольного проецирования

где

Параметры матрицы ортографического проецирования

После выполнения преобразования проецирования формируется трехмерная область видимости с ортогональным базисом SxSySz:

Ортогональный базис области видимости

Координаты центра области видимости:

Координаты центра области видимости

Формируемый базис является левосторонним (в отличие от базиса МСК, который является правосторонним); после преобразования ортографического проецирования координаты любых точек внутри преобразованной трехмерной области видимости находятся в диапазоне от -1 до 1. То есть преобразованная область видимости представляет собой куб со стороной, равной двум.
Напомним, что координаты, полученные в результате преобразования проецирования, называются нормированными.
Матрица ортографического проецирования задается следующей процедурой:

Gl.glOrtho(left, right, bottom, top, near, far);

Графический образ будет более информативен, если использовать аксонометрическое проецирование. Для полноты восприятия 3d-объекта его располагают его перед одной из плоскостей проекций так, чтобы он был виден сразу с трех сторон: спереди, сверху и слева. А затем выполняется параллельное проецирование объекта на выбранную плоскость проекций (более подробно см. в работе OpenGL: преобразование координат).

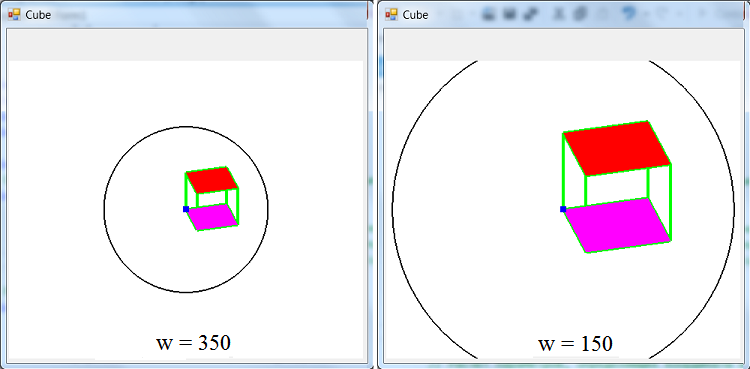

На рис. 2.9 показаны две проекции куба: выполняется изменение параметров матрицы проецирования, приближающее (удаляющее) наблюдателя от образа (аналог команды ZOOM в Автокаде).

Зуммирование сцены

Рис. 2.9. Куб в большой и малой области видимости

Результат получен после внесения в вышеприведенную программу следующих изменений:

  // Обработчик срабатывания таймера. По умолчанию таймер срабатывает каждые 100 миллисекунд
  private void timer1_Tick(object sender, EventArgs e)
  {
   //nextFrame(ref baseCrrnt, ref az); // Текущие координаты базовой точки и угол поворота кубика
   nextFrame2(ref w, ref h); // Текущие значения параметров матрицы проецирования
   drawCube(w, h, ax, ay, az, baseCrrnt, true); // Отображение текущей сцены
  }
  // Изменение параметров матрицы проецирования
  private void nextFrame2(ref double w, ref double h)
  {
   if (dcr && w <= 150) dcr = false;
   if (!dcr && w >= 350) dcr = true;
   if (dcr)
   {
    w *= cwh;
    h *= cwh;
   }
   else
   {
    w /= cwh;
    h /= cwh;
   }
  }

Аналогичным образом можно проиллюстрировать параномирование (в Автокаде команда PAN).

2.7.3. Матрицы перспективного проецирования

Перспективное проецирование можно организовать, в частности, оперируя одной, двумя (рис. 2.10) или тремя точками схода, расположенными на осях координат.

Одноточечное и двуточечное перспективное проецирование

Рис. 2.10. Перспективное проецирование с одной и двумя точками схода

Матрицы перспективных преобразований с одной, двумя и тремя точками схода имеют следующий вид:

Матрицы одноточечного и двуточечного и трехточечного перспективного преобразований

где
a, b и c - соответственно координаты точек схода на осях X, Yи Z.
На рис. 2.11 показана одноточечная проекция куба.

Рисунок одноточечной проекции куба

Рис. 2.11. Проекция куба с центром проекции на оси Z

На практике такие матрицы не употребляются, поскольку при проецировании должен быть выполнен переход из СКН в НК.
Это обеспечивает, в частности, следующая матрица одноточечного перспективного проецирования (проецирование с одной точкой схода):

Матрица перспективного проецирования, переводящая из СКН в НК

Смысл параметров описан при рассмотрении матрицы ортографического проецирования.
Соответствующее преобразование координат обеспечивает следующая процедура OpenGL:

Gl.glFrustum(left, right, bottom, top, near, far);

Задание.
Вычислить координаты точки пересечения прямой, проходящей через центр проецирования и точку (x, y, z) (рис. 2.12), с плоскостью XY.

Проецирующий луч

Рис. 2.12. Центральное проецирование точки (x, y,z)

Использовать параметрические уравнения прямой: x* = xt, y* = yt, z* = с + (z - c)t.

3. Растровые алгоритмы

3.1. Модель растрового экрана

Изображение выводится на растровый экран - двумерный массив пикселей (рис. 3.1).

Рисунок массива пикселей

Рис. 3.1. Модель растрового экрана

При инициализации точки с координатами (i, j) закрашивается соответствующая ячейка сетки (пиксель, или видеопиксель).
Линия может быть реализована с использованием 4-соседей или 8-соседей (рис. 3.2).

Рисунок пикселей с четырьмя и восемью соседями

Рис. 3.2. 4-соседи и 8-соседи

Четырехсвязная и восьмисвязные развертки отрезка показаны на рис. 3.3.

Рисунок двух вариантов развертки отрезка

Рис. 3.3. Четырехсвязная и восьмисвязные растровые развертки отрезка

3.2. Решаемые задачи

При переводе векторных данных в растровые решаются следующие задачи:

Растровое представление отрезка формируется на основе алгоритма Брезенхейма (см., например, работу Реализация схемы наложения текстуры).
Задача отсечения, иллюстрируемая рис. 3.4, рассмотрена в работе Фортран-реализация алгоритма отсечения Коэна-Сазерленда (Cohen-Sutherland).

Иллюстрация задачи отсечения

Рис. 3.4. Вывод выделенной области во всем видовом порте

Вопросы заполнения замкнутых контуров (рис. 3.5) частично рассмотрены в следующих работах:

Две развертки полигона

Рис. 3.5. Интерполяционная развертка полигона с различными значения цвета вершин

Пример из последней работы показан на рис. 3.6.

Наложение текстуры на полигон

Рис. 3.6. Три этапа наложения текстуры и конечный результат

Задача загораживания на основе Z-буфера рассмотрена в работе Реализация метода Z-буфера удаления невидимых частей поверхности.

Задания.
Написать программы, реализующие следующие алгоритмы:

  1. Алгоритм отсечения Коэна-Сазерленда.
  2. Нижеприведенный алгоритм растровой развертки невыпуклой области (рис. 3.7).
    Обработка линии Y при развертке невыпуклой фигуры

    Рис. 3.7. Растровая развертка невыпуклого многоугольника

    Согласно рис. 3.7 на каждой линии Y нужно выполнить следующие действия:

    1. Найти точки пересечения линии Y со сторонами многоугольника.
    2. Упорядочить найденные точки по возрастанию Х-координат.
    3. Залить заданным (или рассчитанным) цветом пиксели линии Y на отрезках [x1x2], [x3x4] и т. д., пропуская отрезки [x2x3], [x4x5] и т. д.
      Если линия Y пересекает в одной точке две стороны многоугольника (см. зеленую линию на рис. 3.7 и точки P1 и P2), то нумеруется только точка пересечения с стороной многоугольника в ее верхней вершине. Так, в P1 в список точек пересечения зеленой линии Y со сторонами многоугольника будут добавлены 2 точки, а в P2 - одна.

4. Сплайны

4.1. Кривая Безье

Описывается следующим векторным параметрическим уравнением:

Уравнение сплайна Безье

где V0, V1, …Vm - контрольные вершины (рис. 4.1).

Сплайн Безье

Рис. 4.1. Кривая Безье шестой степени

Ломаная V0, V1, …Vm называется контрольной ломаной.
Для вывода приведенной кривой употреблен следующий C#- код:

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication3
{
 public partial class Form1 : Form
 {
 // Массив контрольных вершин
  double [,] V = {{0, 60, 0}, {20, 70, 0}, {40, 80, 0}, {60, 80, 0}, {80, 40, 0}, {40, 0, 0}, {20, 10, 0}};
  int m = 7;

  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 – имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  private void button1_Click(object sender, EventArgs e)
  {
   drawCurve();
  }
  // Вывод кривой Безье
  private void drawCurve()
  {
   double dt = 0.02;
   double t = 0;
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-10, 90, -10, 90, -1, 1); // Матрица ортографического проецирования
   Gl.glEnable(Gl.GL_POINT_SMOOTH); // Сглаживание точек
   Gl.glPointSize(6); // Размер точки
   Gl.glColor3d(1.0, 0.0, 0.0); // Текущий цвет красный
   Gl.glBegin(Gl.GL_POINTS);
   for (int i = 0; i < m; i++) Gl.glVertex2d(V[i, 0], V[i, 1]);
   Gl.glEnd(); // Заканчиваем вывод точек
   Gl.glColor3d(0.0, 0.0, 0.0); // Текущий цвет черный
   Gl.glLineWidth(2); // Толщина линии
   Gl.glBegin(Gl.GL_LINES); // Вывод линий, аппроксимирующих сплайн Безье
   while (t <= 1.0)
   {
    Gl.glVertex2d(xy(t, 0), xy(t, 1));
    t += dt;
    Gl.glVertex2d(xy(t, 0), xy(t, 1));
   }
   Gl.glEnd(); // Заканчиваем вывод линий
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
  }
  // Возвращает текущую x- или y-координату кривой Безье
  private double xy(double t, int j)
  {
   double t1 = 1.0 - t;
   double [] t_m = new double [m];
   double [] t1_m = new double [m];
   double [] mF = new double [m];// Массив факториалов
   int i = 0;
   t_m[0] = 1;
   t1_m[0] = 1;
   mF[0] = 1;
   for (i = 1; i < m; i++)
   {
    t_m[i] = t_m[i - 1] * t;
    t1_m[i] = t1_m[i - 1] * t1;
    mF[i] = mF[i - 1] * i;
   }
   double bt = 0;
   for (i = 0; i < m; i++)
   {
    bt += mF[m - 1] / (mF[i] * mF[m - i - 1]) * t_m[i] * t1_m[m - i - 1] * V[i, j];
   }
   return bt;
  }
 }
}

Свойства кривой Безье:

Кривая Безье целиком лежит в выпуклой оболочке, порождаемой массивом V0, V1, … Vm.
Добавление опорной точки повышает степень кривой Безье на 1.
В случае m = 3 имеем кубическую кривую Безье. Она описывается следующим векторным параметрическим уравнением:

Уравнение кубического сплайна Безье

Запись кубической кривой Безье в матричной форме:

Уравнение кубического сплайна Безье в матричной форме

где MB - базисная матрица Безье.
При работе с кривыми Безье обнаруживаются следующие недостатки:

На практике удобнее работать с составными кубическими кривыми Безье. Чтобы составная кривая Безье, определяемая набором вершин V0, V1, … Vm, была:
  1. G1-непрерывной кривой, необходимо, чтобы каждые три точки V3i-1, V3i, V3i+1 этого набора лежали на одной прямой.
  2. Замкнутой G1-непрерывной кривой, необходимо, кроме того, чтобы совпадали первая и последняя точки, V0 = Vm, и три точки Vm-1, Vm, V1 лежали на одной прямой.
  3. G2-непрерывной кривой, необходимо, вдобавок, чтобы каждые пять точек V3i-2, V3i-1, V3i, V3i+1, V3i+2 (i ≥ 1) заданного набора лежали в одной плоскости.

Замечание. Составная кривая называется G1-(геометрически) непрерывной, если вдоль этой кривой единичный вектор ее касательной изменяется непрерывно, и G2-(геометрически) непрерывной, если вдоль этой кривой изменяется непрерывно, кроме того, и вектор кривизны.

4.2. B-сплайн

По заданному набору контрольных вершин V0, V1, V2, V3 элементарная кубическая B-сплайновая кривая задается следующим векторным параметрическим уравнением:

Уравнение кубической B-сплайновой кривой

или в матричной форме r(t) = VMT, где

Матрицы кубического B-сплайна

Матрица М называется базисной матрицей B-сплайновой кривой. Функциональные коэффициенты в уравнении B-сплайновой кубической кривой, неотрицательны, в сумме составляют единицу, универсальны - не зависят от координат контрольных вершин.
Это означает, что рассматриваемый элементарный фрагмент лежит внутри выпуклой оболочки заданных вершин - четырехугольника (в плоском случае, рис. 4.2) или тетраэдра (в пространственном случае).

Рисунок кубическогоB-сплайна

Рис. 4.2. Элементарный кубический B-сплайн

Составная кубическая B-сплайновая кривая, определяемая набором контрольных вершин
V0, V1, …, Vm-1, Vm, (m ≥ 3),
является объединением m-2 элементарных кубических B-сплайнов, которые описываются уравнениями вида

Вид уравнения элементарного кубического B-сплайна, входящего в B-сплайн

Составная B-сплайновая кубическая кривая:

При двукратном дублировании первой и последней контрольных вершин
V0 = V1 = V2 и Vm-2 = Vm-1= Vm
получим составную B-сплайновую кубическую кривую, которая начинается в V0, касаясь отрезка V0V3, и заканчивается в Vm, касаясь отрезка Vm-3Vm (рис. 4.3).

Рисунок кубического B-сплайна, проходящего через первую и последнюю вершины

Рис. 4.3. Составной кубический B-сплайн, проходящий через первую и последнюю контрольную вершины

Чтобы получить G2-гладкий замкнутый составной кубический B-сплайн (рис. 4.4), следует первые три контрольные вершины повторить в конце набора:
Vm-2 = V0, Vm-1 = V1 и Vm = V2.

Рисунок замкнутого кубического B-сплайна

Рис. 4.4. Замкнутый составной кубический B-сплайн

Приведенный на рис. 4.4 результат обеспечивается следующим C#-кодом (при построении составного B-сплайна используется равномерная параметризация с равноотстоящими целочисленными узлами):

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication2
{
 public partial class Form1 : Form
 {
  // Массив контрольных вершин
  //double [,] V = {{0, 60, 0}, {0, 60, 0}, {0, 60, 0}, {10, 80, 0}, {30, 80, 0}, {40, 60, 0}, {50, 10, 0}, {60, 0, 0}, {75, 30, 0}, {80, 70, 0}, {80, 70, 0}, {80, 70, 0}};
  double [,] V = {{0, 60, 0}, {10, 80, 0}, {30, 80, 0}, {40, 60, 0}, {50, 10, 0}, {60, 0, 0}, {75, 30, 0}, {80, 70, 0}, {0, 60, 0}, {10, 80, 0}, {30, 80, 0}};
  int m = 11;
  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 - имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  private void button1_Click(object sender, EventArgs e)
  {
   drawCurve();
  }
  // Вывод кривой Безье
  private void drawCurve()
  {
   double dt = 0.02;
   double t = 0;
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT);
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-10, 90, -10, 90, -1, 1); // Матрица ортографического проецирования
   Gl.glEnable(Gl.GL_POINT_SMOOTH); // Сглаживание точек
   Gl.glPointSize(6); // Размер точки
   Gl.glColor3d(1.0, 0.0, 0.0); // Текущий цвет красный
   Gl.glBegin(Gl.GL_POINTS);
   // Вывод контрольных вершин; m - число контрольных вершин
   for (int i = 0; i < m; i++) Gl.glVertex2d(V[i, 0], V[i, 1]);
   Gl.glEnd(); // Заканчиваем вывод точек (контрольных вершин)
   Gl.glColor3d(0.0, 0.0, 0.0); // Текущий цвет черный
   Gl.glLineWidth(2); // Толщина линии
   Gl.glBegin(Gl.GL_LINES); // Вывод линий, аппроксимирующих сплайн
   for (int i = 0; i < m - 3; i++)
   {
    t = i;
    while (t <= i + 1)
    {
     Gl.glVertex2d(xy(i, t, 0), xy(i, t, 1));
     t += dt;
     Gl.glVertex2d(xy(i, t, 0), xy(i, t, 1));
    }
   }
   Gl.glEnd(); // Заканчиваем вывод линий
   Gl.glFlush(); // Отображаем примитивы
   CG2.Invalidate();
  }
  // Возвращает текущую x- или y-координату сплайна
  private double xy(int i, double t, int j)
  {
   double t0 = t - i;
   double t02 = t0 * t0;
   double t03 = t02 * t0;
   double t1 = 1.0 - t0;
   double t12 = t1 * t1;
   double t13 = t12 * t1;
   return (t13 * V[i, j] + (3 * t03 - 6 * t02 + 4) * V[1 + i, j] + (-3 * t03 + 3 * t02 + 3 * t0 + 1) * V[2 + i, j] + t03 * V[3 + i, j]) / 6.0;
  }
 }
}

4.3. Бикубическая B-сплайновая поверхность

Порождается набором 16 точек Vij; i = 0, 1, 2, 3; j = 0, 1, 2, 3. Описывается следующим векторным параметрическим уравнением:

Уравнение бикубической B-сплайновой поверхности

Функциональные коэффициенты n0, n1, n2, n3 те же, что и для кубической B-сплайновой кривой.
В матричной форме уравнение записывается следующим образом:

r(u, v) = UTMTWMV, 0 ≤ u≤ 1, 0 ≤ v≤ 1,

где M - базисная матрица кубического B-сплайна;
Матрицы уравнения бикубической B-сплайновой поверхности
Элементарная бикубическая B-сплайновая поверхность:

Ниже приводится C#-программа, обеспечивающая построение составной бикубической B-сплайновой поверхности (рис. 4.5) на прямоугольной сетке [0, mx]×[0, my] (рис. 4.6) с равномерными узлами (i, j), i = 0, 1,..., mx, j = 0, 1,..., my.

Рисунок составной бикубической B-сплайновой поверхности

Рис. 4.5. 6×6-составная бикубическая B-сплайновая поверхность

Рисунок контрольного многогранника составной бикубической B-сплайновой поверхности

Рис. 4.6. 6×6-сетка задания составной бикубической B-сплайновой поверхности

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication2
{
 public partial class Form1 : Form
 {
  // Массив контрольных вершин для поверхности
  double [,,] W = {
      {{-25, -25, 5}, {-25, -15, 10}, {-28, -5, 15}, {-28, 5, 15}, {-25, 15, 10}, {-25, 25, 5}},
      {{-15, -25, 5}, {-15, -15, 10}, {-18, -5, 15}, {-18, 5, 15}, {-15, 15, 10}, {-15, 25, 5}},
      {{-5, -28, 10}, {-5, -18, 15}, {-7, -7, 25}, {-7, 7, 25}, {-5, 18, 15}, {-5, 28, 10}},
      {{5, -28, 10}, {5, -18, 15}, {7, -7, 25}, {7, 7, 25}, {5, 18, 15}, {5, 28, 10}},
      {{15, -25, 5}, {15, -15, 10}, {18, -5, 15}, {18, 5, 15}, {15, 15, 10}, {15, 25, 5}},
      {{25, -25, 5}, {25, -15, 10}, {28, -5, 15}, {28, 5, 15}, {25, 15, 10}, {25, 25, 5}}};
  int mx = 6, my = 6;
  double ax = -25, ay = 40;
  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 - имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  private void button1_Click(object sender, EventArgs e)
  {
   drawSurf();
  }
  private void drawSurf()
  {
   double dt = 0.2;
   double u = 0, v = 0;
   int i, j;
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-40, 40, -40, 40, -40, 40); // Матрица ортографического проецирования
   Gl.glRotated(ax, 1.0, 0.0, 0.0); // Поворот вокруг оси Х на угол ax против часовой стрелки
   Gl.glRotated(ay, 0.0, 1.0, 0.0); // Поворот вокруг оси Y на угол ay против часовой стрелки
   Gl.glEnable(Gl.GL_POINT_SMOOTH); // Сглаживание точек
   Gl.glPointSize(6); // Размер точки
   Gl.glColor3d(1.0, 0.0, 0.0); // Текущий цвет красный
   Gl.glBegin(Gl.GL_POINTS);
   // Вывод контрольных вершин; m - число контрольных вершин
   for (i = 0; i < mx; i++)
   {
    for (j = 0; j < my; j++)
    {
     Gl.glVertex3d(W[i, j, 0], W[i, j, 1], W[i, j, 2]);
    }
   }
   Gl.glEnd(); // Заканчиваем вывод точек (контрольных вершин)
   Gl.glColor3d(0.0, 0.0, 1.0); // Текущий цвет синий
   Gl.glLineWidth(1); // Толщина линии
   Gl.glPolygonMode(Gl.GL_FRONT_AND_BACK, Gl.GL_LINE);
   Gl.glBegin(Gl.GL_QUADS); // Вывод полигонов по контрольным вершинам
   for (i = 0; i < mx - 1; i++)
   {
    for (j = 0; j < my - 1; j++)
    {
     Gl.glVertex3d(W[i, j, 0], W[i, j, 1], W[i, j, 2]);
     Gl.glVertex3d(W[i + 1, j, 0], W[i + 1, j, 1], W[i + 1, j, 2]);
     Gl.glVertex3d(W[i + 1, j + 1, 0], W[i + 1, j + 1, 1], W[i + 1, j + 1, 2]);
     Gl.glVertex3d(W[i, j + 1, 0], W[i, j + 1, 1], W[i, j + 1, 2]);
    }
    if (i == 0)
     Gl.glColor3d(0.0, 1.0, 0.0); // Текущий цвет зеленый
    else
     Gl.glColor3d(0.0, 1.0, 1.0);
   }
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glLineWidth(2); // Толщина линии
   Gl.glColor3d(0.0, 0.0, 0.0); // Текущий цвет черный
   Gl.glBegin(Gl.GL_QUADS); // Вывод полигонов, аппроксимирующих сплайновую поверхность
   for (i = 0; i < mx - 3; i++)
   {
    for (j = 0; j < my - 3; j++)
    {
     u = i;
     while (u <= i+ 1)
     {
      v = j;
      while (v <= j + 1)
      {
       Gl.glVertex3d(xyz(i, j, u, v, 0), xyz(i, j, u, v, 1), xyz(i, j, u, v, 2));
       Gl.glVertex3d(xyz(i, j, u + dt, v, 0), xyz(i, j, u + dt, v, 1), xyz(i, j, u + dt, v, 2));
       Gl.glVertex3d(xyz(i, j, u + dt, v + dt, 0), xyz(i, j, u + dt, v + dt, 1), xyz(i, j, u + dt, v + dt, 2));
       Gl.glVertex3d(xyz(i, j, u, v + dt, 0), xyz(i, j, u, v + dt, 1), xyz(i, j, u, v + dt, 2));
       v += dt;
      }
      u += dt;
     }
    }
   }
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
  }
  // Возвращает текущую x-, y- или z-координату сплайна
  private double xyz(int i, int j, double u, double v, int k)
  {
   double u0 = u - i;
   double u02 = u0 * u0;
   double u03 = u02 * u0;
   double u1 = 1.0 - u0;
   double u12 = u1 * u1;
   double u13 = u12 * u1;
   double v0 = v - j;
   double v02 = v0 * v0;
   double v03 = v02 * v0;
   double v1 = 1.0 - v0;
   double v12 = v1 * v1;
   double v13 = v12 * v1;
   double [] SV = { 0, 0, 0, 0 };
   for (int i2 = i; i2 < i + 4; i2++)
    SV[i2 - i] = v13 * W[i2, j, k] + (3 * v03 - 6 * v02 + 4) * W[i2, j + 1, k] + (-3 * v03 + 3 * v02 + 3 * v0 + 1) * W[i2, j + 2, k] + v03 * W[i2, j + 3, k];
   return (u13 * SV[0] + (3 * u03 - 6 * u02 + 4) * SV[1] + (-3 * u03 + 3 * u02 + 3 * u0 + 1) * SV[2] + u03 * SV[3]) / 36.0;
  }
 }
}

4.4. Виды сплайнов

Назовем некоторые известные сплайн-функции одной переменной и сплайновые кривые:

Аналогичный список существует и для сплайн-функций двух переменных и сплайновых поверхностей.

Задания.
Написать программы, обеспечивающие построение:

  1. Интерполяционного кубического сплайна.
  2. Интерполяционного бикубического сплайна.
  3. Составной Бета-сплайновой кривой.
  4. Составной Бета-сплайновой поверхности.

5. Употребление материалов

Материалы употребляются для придания поверхности надлежащих цветовых характеристик. При работе с материалами в сцену следует ввести один или несколько источников света.
В общем случае задаются RGBA-значения диффузионного и зеркального отражения и фонового рассеивания и излучения материала (соответственно diffuse, specular, ambient и emission).
В OpenGL эти значения подаются glMaterial-процедуре.
Аналогичные компоненты имеет и источник света; для их задания в OpenGLупотребляется glLight-процедура.
В приводимом ниже примере применена только одна компонента цвета материала (диффузионная, GL_DIFFUSE) и источника света (рассеивание, GL_AMBIENT), для прочих компонент используются заданные по умолчанию значения.
В примере выводится один полигон, его вершины, нормали и точка в позиции источника света (рис. 5.1).

Полигон с нормалями и источником цвета

Рис. 5.1. Использован один источник света и диффузионная компонента материала

Полигон выводится с интерполяцией цветов. Нормали задаются к вершинам. Темный угол получен в результате соответствующего ориентирования нормали, заданной в вершине этого угла.
Рисунок получен средствами OpenGL после запуска следующей C#-программы:

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication1
{
 public partial class Form1 : Form
 {
  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 - имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  private void button1_Click(object sender, EventArgs e)
  {
   float sx = 30, sy = 20;
   double[,] P = { { sx, sy, 0 }, { sx + 30, sy, 0 }, { sx + 30, sy + 20, 0 }, { sx, sy + 20, 0 } };
   double[,] N = { { 0, 0, -10 }, { 0, 0, 10 }, { 0, 0, -10 }, { 0, 0, -10 } };
   float[] light_position = { sx + 10, sy + 10, -30, 0 }; // Координаты источника света
   float[] lghtClr = { 1, 1, 1, 0 }; // Источник излучает белый цвет
   float[] mtClr = { 1, 1, 0, 0 }; // Материал желтого цвета
   int i = 0;
   double ax2 = 35, ay2 = -30, az2 = 15;
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-10, 70, -10, 60, -60, 60); // Матрица ортографического проецирования
   Gl.glRotated(ax2, 1.0, 0.0, 0.0); // Поворот вокруг оси Х на угол ax2 против часовой стрелки
   Gl.glRotated(ay2, 0.0, 1.0, 0.0); // Поворот вокруг оси Y на угол ay2 против часовой стрелки
   Gl.glRotated(az2, 0.0, 0.0, 1.0); // Поворот вокруг оси Z на угол az2 против часовой стрелки
   Gl.glPolygonMode(Gl.GL_FRONT, Gl.GL_FILL); // Заливка полигонов
   Gl.glShadeModel(Gl.GL_SMOOTH); // Вывод с интерполяцией цветов
   Gl.glEnable(Gl.GL_LIGHTING); // Будем рассчитывать освещенность
   Gl.glLightfv(Gl.GL_LIGHT0, Gl.GL_POSITION, light_position);
   Gl.glLightfv(Gl.GL_LIGHT0, Gl.GL_AMBIENT, lghtClr);
   Gl.glEnable(Gl.GL_LIGHT0); // Включаем в уравнение освещенности источник GL_LIGHT0
   // Диффузионная компонента цвета материала
   Gl.glMaterialfv(Gl.GL_FRONT, Gl.GL_DIFFUSE, mtClr);
   Gl.glBegin(Gl.GL_QUADS); // Вывод полигона
   for (i = 0; i < 4; i++)
   {
    Gl.glNormal3d(N[i, 0], N[i, 1], N[i, 2]);
    Gl.glVertex3d(P[i, 0], P[i, 1], P[i, 2]);
   }
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glDisable(Gl.GL_LIGHTING); // Отменяем расчет освещенности
   Gl.glColor3d(0.0, 1.0, 0.0); // Текущий цвет зеленый. Используется при выводе нормалей
   Gl.glLineWidth(4); // Толщина линии
   Gl.glBegin(Gl.GL_LINES); // Вывод нормалей
   for (i = 0; i < 4; i++)
   {
    Gl.glVertex3d(P[i, 0], P[i, 1], P[i, 2]);
    Gl.glVertex3d(P[i, 0] + N[i, 0], P[i, 1] + N[i, 1], P[i, 2] + N[i, 2]);
   }
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glColor3d(0.0, 0.0, 1.0); // Текущий цвет синий. Используется при выводе вершин
   Gl.glPointSize(6); // Размер точки
   Gl.glBegin(Gl.GL_POINTS);
   // Вывод вершин
   for (i = 0; i < 4; i++) Gl.glVertex3d(P[i, 0], P[i, 1], P[i, 2]);
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glColor3d(1.0, 0.0, 0.0); // Текущий цвет красный. Используется при выводе точки в позиции источника света
   Gl.glEnable(Gl.GL_POINT_SMOOTH); // Сглаживание точек
   Gl.glPointSize(9); // Размер точки
   Gl.glBegin(Gl.GL_POINTS);
   Gl.glVertex3fv(light_position);
   Gl.glEnd(); // Заканчиваем вывод
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
  }
 }
}

В 3ds Max нормалями можно управлять средствами модификатора Edit Normals.
В случае, например, сферы (рис. 5.2) все полигоны входят в одну группу сглаживания, поэтому нормали рассчитываются к вершинам полигонов 3d-объекта; в случае прямоугольного параллелепипеда каждая его сторона входит в свою группу сглаживания, поэтому нормали рассчитываются к полигонам.

Сфера и куб с нормалями

Рис. 5.2. Объекты с одной (сфера) и несколькими (куб) группами сглаживаниями

Темное пятно на поверхности сферы получено в результате изменения направления нормали к одной из вершин объекта.
Больше информации о материалах и можно получить, например, в работе Вывод граней OpenGL

Задание.
Написать два варианта программы, выводящей параболоид с использованием материалов. В первом варианте нормали рассчитывать к граням, во втором - к вершинам полигональной модели параболоида.

6. Текстура

6.1. Текстура из файла

Текстура позволяет нанести на поверхность объекта подходящий рисунок (рис. 6.1).

Текстура в виде пуговиц

Рис. 6.1. Число повторений текстуры по каждой координатной оси равно двум

Рисунок, использованный для получения текстуры, может быть загружен из файла.
Так же в качестве образа для текстуры можно употребить и созданный в программе массив.
В приводимом ниже коде текстура создается и по образу, хранимому в файле:

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
// Для работы с библиотекой OpenGL
using Tao.OpenGl;
// Для работы с элементом управления SimpleOpenGLControl
using Tao.Platform.Windows;

namespace WindowsFormsApplication1
{
 public partial class Form1 : Form
 {
  public Form1()
  {
   InitializeComponent();
   CG2.InitializeContexts(); // CG2 - имя окна OpenGL
   Gl.glClearColor(1, 1, 1, 1);
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
  }
  private void Draw()
  {
   Gl.glClearColor(1.0f, 1.0f, 1.0f, 1.0f); // Белый фон
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-1.1, 1.1, -1.1, 1.1, -1.1, 1.1); // Матрица ортографического проецирования
   Bitmap btmp = new Bitmap("C:\\mine\\CGBook\\cg1_6.png");
   btmp.RotateFlip(RotateFlipType.Rotate180FlipX); // Вращаем и перевертываем образ
   System.Drawing.Imaging.BitmapData data;
   Rectangle Rect = new Rectangle(0, 0, btmp.Width, btmp.Height);
   data = btmp.LockBits(Rect, System.Drawing.Imaging.ImageLockMode.ReadOnly,
      System.Drawing.Imaging.PixelFormat.Format32bppRgb);
   // Затираем существующее изображение
   Gl.glTexEnvi(Gl.GL_TEXTURE_ENV, Gl.GL_TEXTURE_ENV_MODE, Gl.GL_DECAL);
   //Gl.glTexParameterf(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_WRAP_S, Gl.GL_REPEAT);
   //Gl.glTexParameterf(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_WRAP_T, Gl.GL_REPEAT);
   Gl.glTexParameteri(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_MIN_FILTER, Gl.GL_LINEAR);
   Gl.glTexParameteri(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_MAG_FILTER, Gl.GL_LINEAR);
   Gl.glTexImage2D(Gl.GL_TEXTURE_2D, 0, 3, data.Width, data.Height,
      0, Gl.GL_RGBA, Gl.GL_UNSIGNED_BYTE, data.Scan0);
   btmp.UnlockBits(data);
   Gl.glPolygonMode(Gl.GL_FRONT, Gl.GL_FILL); // Заливка полигонов
   Gl.glColor3d(0.0, 0.0, 1.0); // Текущий цвет синий. Используется при выводе подложки
   // Подложка
   Gl.glDisable(Gl.GL_TEXTURE_2D);
   Gl.glBegin(Gl.GL_QUADS);
   Gl.glVertex2d(-0.85, -0.65); Gl.glVertex2d(0.85, -0.65);
   Gl.glVertex2d(0.85, 0.65); Gl.glVertex2d(-0.85, 0.65);
   Gl.glEnd();
   // Полигон с текстурой. Повторяем образ дважды по каждой координатной оси
   Gl.glEnable(Gl.GL_TEXTURE_2D);
   Gl.glBegin(Gl.GL_QUADS);
   Gl.glTexCoord2d(0, 0);
   Gl.glVertex2d(-0.8, -0.6);
   Gl.glTexCoord2d(2, 0);
   Gl.glVertex2d(0.8, -0.6);
   Gl.glTexCoord2d(2, 2);
   Gl.glVertex2d(0.8, 0.6);
   Gl.glTexCoord2d(0, 2);
   Gl.glVertex2d(-0.8, 0.6);
   Gl.glEnd();
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
   Gl.glDisable(Gl.GL_TEXTURE_2D);
  }

  private void buttonGo2_Click(object sender, EventArgs e)
  {
   Draw();
  }
 }
}

6.2. Текстура из массива

В качестве данных для тестуры можно употребить соответствующим образом заполненный трехмерный массив.
Объявим массив следующим образом:

 public partial class Form1 : Form
 {
  public int width = 64, height = 64; // Размеры текстуры
  public byte[, ,] image = new byte[64, 64, 3];

  public Form1()
  {
  …

Так, текстуру Checker (рис. 6.2) можно создать по данным массива, заполняемого в следующим образом

  private void makeImg()
  {
   // Генерация черно-белого образа, на основе которого создается текстура
   for (int i = 0; i < width; i++)
    for (int j = 0; j < height; j++)
    {
     byte bt = (byte)((i & 16 ^ j & 16) * 255); // 0 or 240
     for (int k = 0; k < 3; k++) image[i, j, k] = bt;
    }
  }

Checker

Рис. 6.2. Текстура Checker из массива image

Разноцветная текстура Checker (рис. 6.3) генерируется по массиву из процедуры makeImgClr:

  private void makeImgClr()
  {
   int i, j, k;
   if (width != 64 || height != 64) { MessageBox.Show("Плохие размеры массива image"); return; }
   // Генерация разноцветного образа, на основе которого создается текстура (width = height = 64)
   // Инициализация образа белым цветом (255, 255, 255)
   for (i = 0; i < 64; i++) for (j = 0; j < 64; j++) for (k = 0; k < 3; k++) image[i, j, k] = 255;
   // Корректировка цвета образа
   for (i = 16; i < 32; i++) for (j = 0; j < 16; j++) for (k = 0; k < 2; k++)
    image[i, j, k] = 0; // 0, 0, 255
   for (i = 48; i < 64; i++) for (j = 0; j < 16; j++) for (k = 1; k < 3; k++)
    image[i, j, k] = 0; // 255, 0, 0
   for (i = 0; i < 16; i++) for (j = 16; j < 32; j++)
    image[i, j, 0] = 0; // 0, 255, 255
   for (i = 31; i < 48; i++) for (j = 16; j < 32; j++)
    image[i, j, 1] = 0; // 255, 0, 255
   for (i = 16; i < 32; i++) for (j = 31; j < 48; j++)
    image[i, j, 2] = 0; // 255, 255, 0
   for (i = 48; i < 64; i++) for (j = 31; j < 48; j++)
   {
    image[i, j, 0] = 0; image[i, j, 2] = 0; // 0, 255, 0
   }
   for (i = 0; i < 16; i++) for (j = 48; j < 64; j++)
    image[i, j, 0] = 100; // 100, 100, 255
   for (i = 31; i < 48; i++) for (j = 48; j < 64; j++)
    image[i, j, 1] = 100; // 255, 100, 100
  }

Checker раскрашенная

Рис. 6.3. Разноцветная текстура Checker из массива image

Процедура, вызывающая makeImg или makeImgClr, формирующая текстуру и выводящая полигон с нанесенной текстурой:

  private void DrawChecker(bool clr)
  {
   Gl.glClearColor(1, 1, 1, 1); // Белый фон
   Gl.glClear(Gl.GL_COLOR_BUFFER_BIT); // Очистка буфера цвета
   Gl.glMatrixMode(Gl.GL_PROJECTION); // Текущей стала матрица проецирования
   Gl.glLoadIdentity();
   Gl.glOrtho(-1.1, 1.1, -1.1, 1.1, -1.1, 1.1); // Матрица ортографического проецирования
   // Затираем существующее изображение
   Gl.glTexEnvi(Gl.GL_TEXTURE_ENV, Gl.GL_TEXTURE_ENV_MODE, Gl.GL_DECAL);
   Gl.glTexParameteri(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_MIN_FILTER, Gl.GL_LINEAR);
   Gl.glTexParameteri(Gl.GL_TEXTURE_2D, Gl.GL_TEXTURE_MAG_FILTER, Gl.GL_NEAREST);
   // Создаем массив image с данными для текстуры
   if (clr)
    makeImgClr();
   else
    makeImg();
   Gl.glTexImage2D(Gl.GL_TEXTURE_2D, 0, 3, width, height, 0, Gl.GL_RGB, Gl.GL_UNSIGNED_BYTE, image);
   Gl.glPolygonMode(Gl.GL_FRONT, Gl.GL_FILL); // Заливка полигонов
   Gl.glColor3d(0.0, 0.0, 1.0); // Текуший цвет синий. Используется при выводе подложки
   // Подложка
   Gl.glDisable(Gl.GL_TEXTURE_2D);
   Gl.glBegin(Gl.GL_QUADS);
   Gl.glVertex2d(-0.85, -0.65); Gl.glVertex2d(0.85, -0.65);
   Gl.glVertex2d(0.85, 0.65); Gl.glVertex2d(-0.85, 0.65);
   Gl.glEnd();
   // Полигон с текстурой
   Gl.glEnable(Gl.GL_TEXTURE_2D);
   Gl.glBegin(Gl.GL_QUADS);
   Gl.glTexCoord2d(0, 0);
   Gl.glVertex2d(-0.8, -0.6);
   Gl.glTexCoord2d(1, 0);
   Gl.glVertex2d(0.8, -0.6);
   Gl.glTexCoord2d(1, 1);
   Gl.glVertex2d(0.8, 0.6);
   Gl.glTexCoord2d(0, 1);
   Gl.glVertex2d(-0.8, 0.6);
   Gl.glEnd();
   Gl.glFlush(); // Отображаем примитивы на экране
   CG2.Invalidate();
   Gl.glDisable(Gl.GL_TEXTURE_2D);
  }
  // Click-обработчики кнопок Go3 и Go4
  private void Go3_Click(object sender, EventArgs e)
  {
   DrawChecker(false);
  }
  private void Go4_Click(object sender, EventArgs e)
  {
   DrawChecker(true);
  }

6.3. Пример из 3ds Max

В общем случае на поверхность объекта можно нанести несколько текстур (рис. 6.2).

Куб с различными текстурами

Рис. 6.2. На поверхности куба заданы 3 текстуры

В частности, в 3ds Max это обеспечивается за счет назначения полигонам целочисленного свойства ID материала (MaterialIndex) и последующего употребления материала Multi/Sub Object (конструктор Multimaterial()).
Употребляемые при работе с текстурой преобразования и модели описаны частично, например, в работе Реализация схемы наложения текстуры

Задание.
Создать средствами C# и OpenGL полигональную модель из разноцветных граней одной из указанных ниже геометрических фигур (студентом выбирается фигура по его номеру в журнале группы).
Повернуть объект вокруг осей Y и X соответственно на 45° и 30°.
Организовать перемещение объекта по наклонной прямой с одновременным вращением вокруг оси Y.
Список геометрических фигур:

  1. Сфера.
  2. Эллипсоид.
  3. Цилиндр.
  4. Эллиптический цилиндр.
  5. Половина гиперболического цилиндра с крышками.
  6. Параболический цилиндра с крышками.
  7. Конус.
  8. Пирамида.
  9. Октаэдр.
  10. Икосаэдр.
  11. Додекаэдр.
  12. Призма.
  13. Полусфера.
  14. Усеченный конус.
  15. Усеченная пирамида.
  16. Эллиптический параболоид с крышкой.
  17. Половина однополостного гиперболоида с крышками.
  18. Половина двуполостного гиперболоида с крышкой.
  19. Призма, усеченная наклонной плоскостью.
  20. Цилиндр, усеченный наклонной плоскостью.

7. Задача загораживания

Назовем некоторые алгоритмы, употребляемые для удаления невидимых линий и поверхностей.

Описание и реализацию метода z-буфера можно найти, например, в работе Реализация метода Z-буфера удаления невидимых частей поверхности.

Задание.
Написать варианта программу, реализующую метод плавающего горизонта.

Заключение

Приведены сведения, которые передаются студентам 3-го курса по дисциплине компьютерной графики. Продолжительность учебного курса 1 семестр.
Факультативно студенты осваивают другие разделы компьютерной графики, в частности, следующие:

  1. OpenGL: преобразование координат
  2. Системы частиц (Particle Flow и др.)
  3. Вывод граней OpenGL
  4. Реализация схемы наложения текстуры
  5. Фортран-реализация алгоритма отсечения Коэна-Сазерленда (Cohen-Sutherland)
  6. Заливка многоугольника с интерполяцией цветов;
  7. Реализация метода Z-буфера удаления невидимых частей поверхности;
  8. Системы итерируемых функций
  9. Контроллеры 3ds Max
  10. Разбиение Вороного
  11. Программирование системы частиц Particle Flow
  12. Параметрические модели
  13. Управление двуногим (Biped)
  14. Создание SDK-плагина 3ds Max
  15. Фрактальное сжатие изображений
  16. Управление координатами текстуры
  17. Crowd и Delegates (толпа и делегаты)
  18. Обмен данными между 3ds Max и сайтом
  19. Рреализация ограничений
  20. Разработка базы данных для представления анимированной модели 3d–объекта
  21. Векторизация растровых изображений
  22. Воспроизведение анимации 2d-скелета персонажа
  23. Захват движений
  24. Поиск лица в растровом образе
  25. Фракталы
  26. Поиск контуров изображения
  27. Графика в системах имитационного моделирования
  28. Управление графами
  29. Построение выпуклой оболочки
  30. Алгоритм Гилберта-Джонсона-Кёрти
  31. Волновой алгоритм
  32. Лучевой алгоритм
  33. Размещение разногабаритных элементов

Кроме того, по курсу компьютерной графики доступны методические материалы.

Литература

  1. Бартеньев О. В. Графика OpenGL: программирование на Фортране. – М.: Диалог-МИФИ, 2000. – 368 с.
  2. Бартеньев О. В. Программирование модификаторов 3ds Max. Учебно-справочное пособие. – М.: Физматкнига, 2009. – 341 с.
  3. Шикин Е. В., Боресков А. В. Компьютерная графика. Полигональные модели. – М.: Диалог-МИФИ, 2000. – 464 с.
  4. Шикин Е. В., Плис А. И. Кривые и поверхности на экране компьютера. – М.: Диалог-МИФИ, 1996. – 240 с.

Список работ

Рейтинг@Mail.ru
